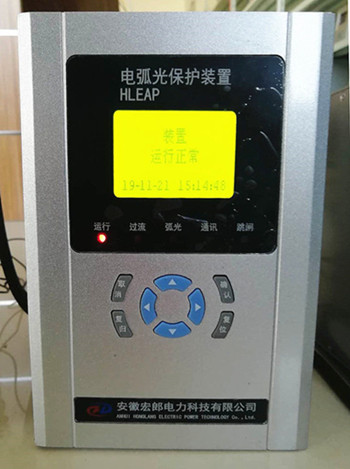

电弧光保护系统





       HLEAP电弧光保护系统使用电弧光探头监测电弧光信号,配合过流判断故障,其整组动作时间小于20ms,加上断路器35-60ms的跳闸时间,能有效保护开关设备,是目前动作的电弧光保护系统,是中压开关柜内部故障保护的解决方案。

       HLEAP  电弧光保护装置的特点:

      整组动作跳闸出口快;

      采用过流和弧光双判据,动作可靠;

      持续全面的自检功能;

      可按各类跳闸逻辑灵活编程;

      安装简便灵活。



      系统组成

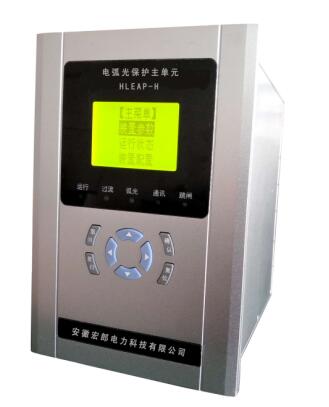

      主控单元 HLEAP-H

      主控单元采用嵌入式安装方式,可测量 3 组电流,8 路弧光,具有 6 路继电器输出,5 路开光量输入;主控单元将自身检测到的数据信息及采集器传来的数据信息进行集中处理、判断,发出跳闸信号以切除故障。该系统弧光单判据与弧光电流双判据可选。

微信图片_20200731104557 - 副本_副本_副本.jpg

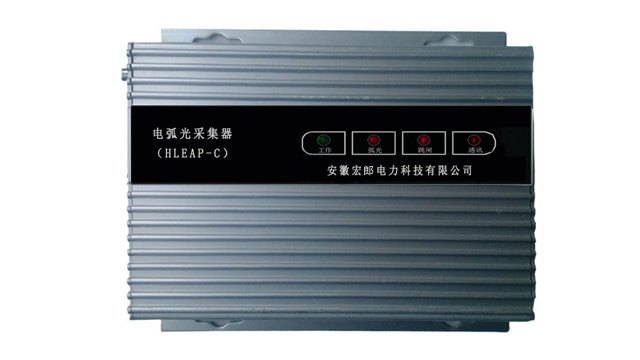

     弧光采集器 HLEAP-C

       弧光采集器安装在开关柜二次室内继电器网上,每台采集器可测量 8 路弧光,设置 2 继电器出口,2 路开关量输入;弧光采集器采集到故障信号通过通讯接口传回主机,由主机做出判断是否发出跳闸指令。

20170512154313781378 (1).jpg

     电流采集器 HLEAP-A

      电流采集器安装在开关柜二次室内继电器网上,每台采集器可测量 6 相电流采样,设置 2 个继电器出口,2 路开关量输入;电流采集器采集到故障信号通过通讯接口传回主机,由主机做出判断是否发出跳闸指令。

     弧光传感器 HLEAP-P

    弧光传感器安装在柜内各间隔中,可实现由简单到复杂,有选择性的保护。弧光传感器作为光感应元件,在发生弧光故障时检测突然增加的光强,并将模拟光信号传给弧光单元或直接传给主控单元。
